10класс
Страница 216-218 параграф 21 номер 9, ГДЗ по информатике за 10 класс к учебнику Босовой

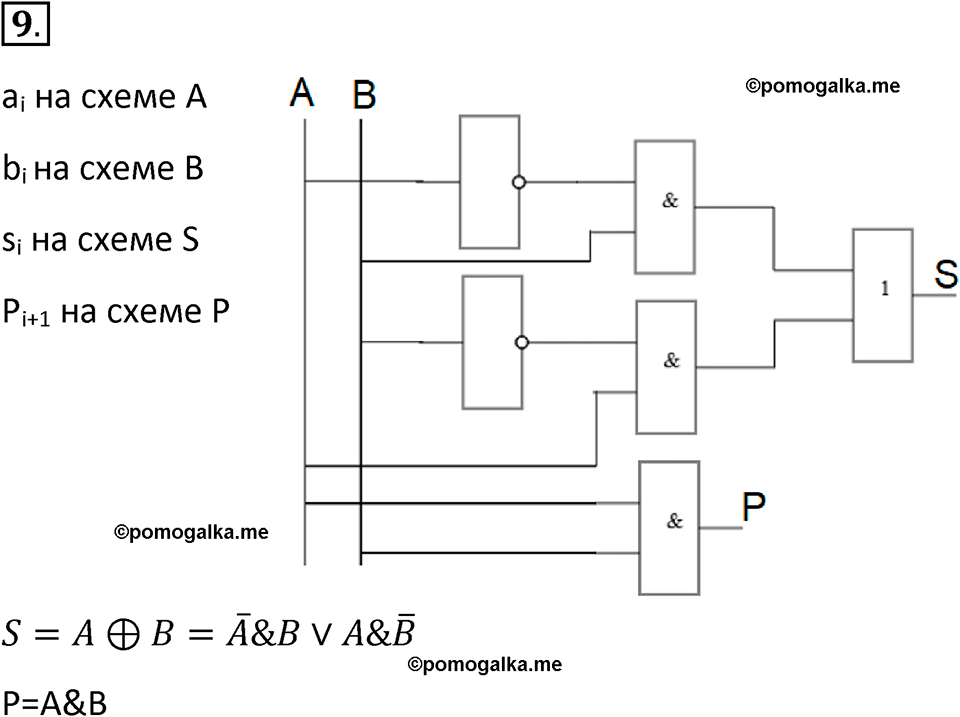

Номер 9. Если при суммировании не учитывается признак переноса, то соответствующая логическая схема называется полусумматором. По имеющейся таблице истинности постройте логическую схему полусумматора.
Входы | Выходы
ai | bi | si | pi+1
0 | 0 | 0 | 0
0 | 1 | 1 | 0
1 | 0 | 1 | 0
1 | 1 | 0 | 1
Входы | Выходы
ai | bi | si | pi+1
0 | 0 | 0 | 0
0 | 1 | 1 | 0
1 | 0 | 1 | 0
1 | 1 | 0 | 1
ai на схеме А
bi на схеме В
si на схеме S
Pi+1 на схеме Р
S=A⊕B=A&B∨A&B
P=A&B
