Страница 30 номер 32, ГДЗ по информатике за 9 класс к рабочей тетради Босовой. Решение с ответом к РТ
Номер 32. Спроектируйте схему, показывающую итог тайного голосования комиссии в составе трех членов. При голосовании «за» каждый член комиссии нажимает кнопку. Предложение считается принятым, если оно собирает большинство голосов. В этом случае загорается лампочка.
Логическое фукция для А, В, С
(А ˄ В) ˅ (А ˄ С) ˅ (В ˄ С) = 1, т.е. если из трех любые два проголосовали, то получим 1, в противном случае будет 0

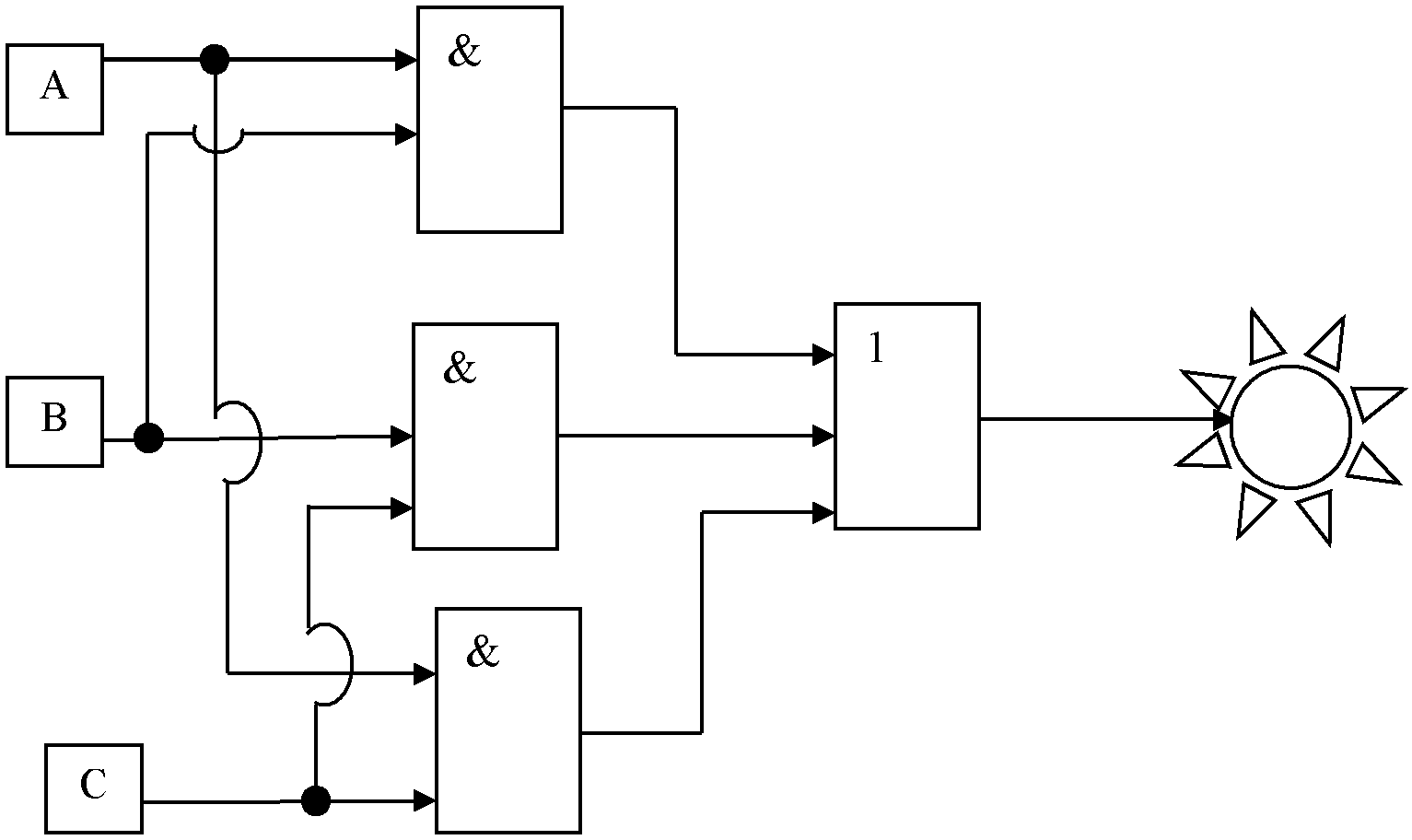

Логическая схема будет такой:

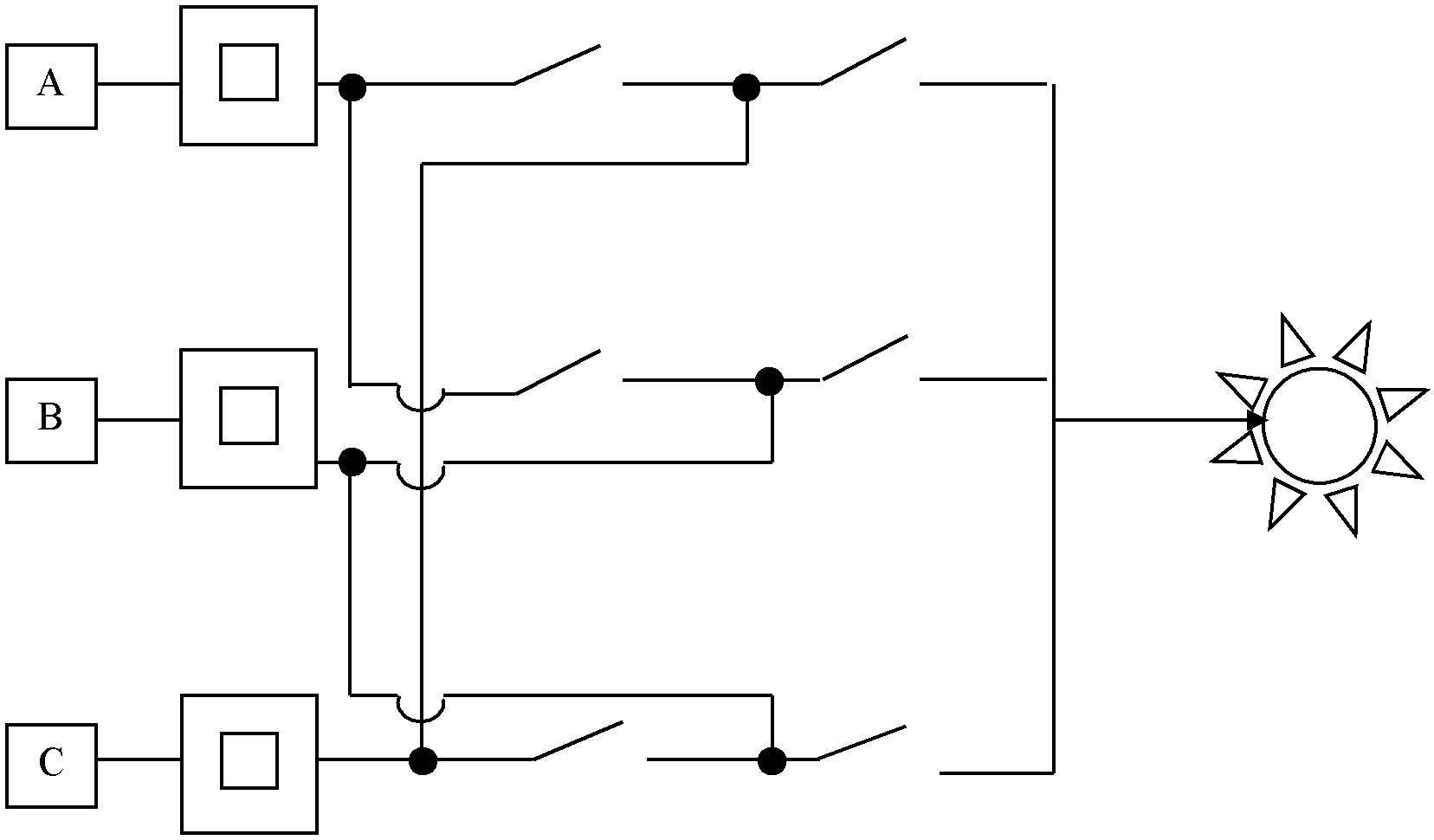

Электрическую схему можно представить так:
