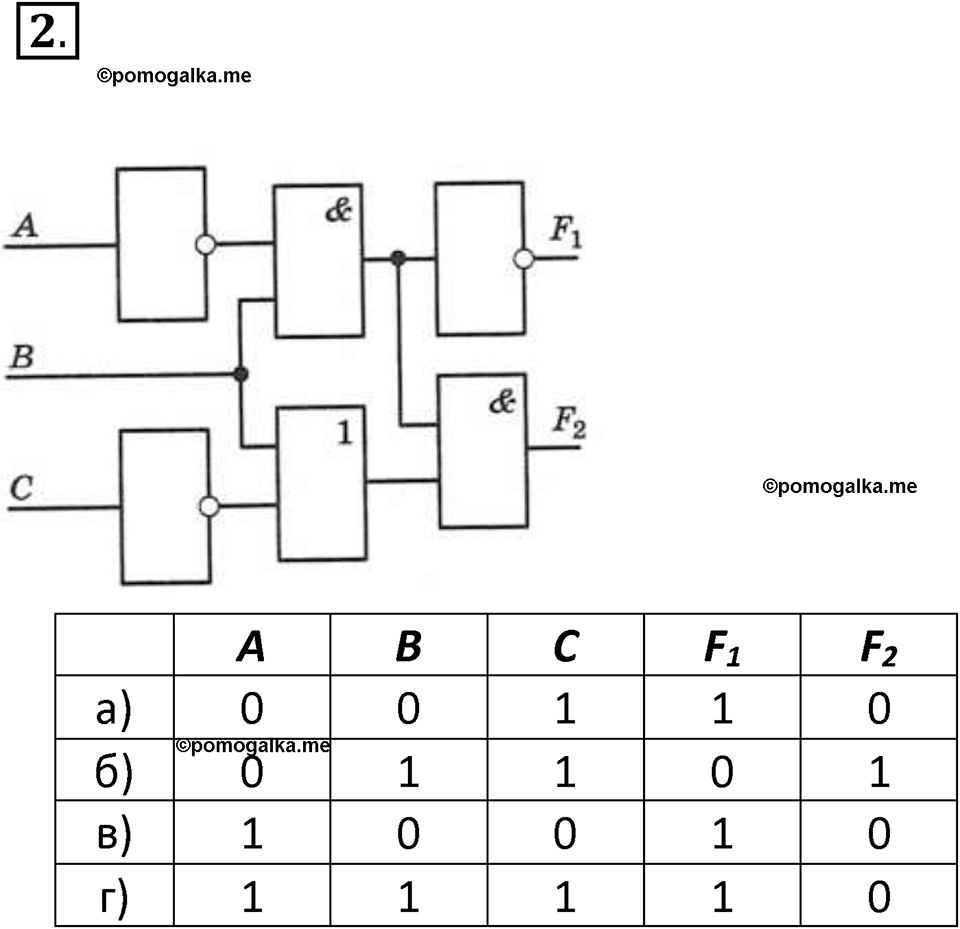

Номер 2. Какие сигналы будут на выходах F1 и F2 схемы, если на её входы A, B и C поданы следующие сигналы?
а) A = 0, B = 0, C = 1;
б) A = 0, B = 1, C = 1;
в) A = 1, B = 0, C = 0;
г) A = 1, B = 1, C = 1.
а) A = 0, B = 0, C = 1;
б) A = 0, B = 1, C = 1;
в) A = 1, B = 0, C = 0;
г) A = 1, B = 1, C = 1.
A
B
C
F1
F2
а)
0
0
1
1
0
б)
0
1
1
0
1
в)
1
0
0
1
0
г)
1
1
1
1
0
