Номер 56.4, ГДЗ по физике за 8 класс к рабочей тетради Ханнановой из учебника Перышкина

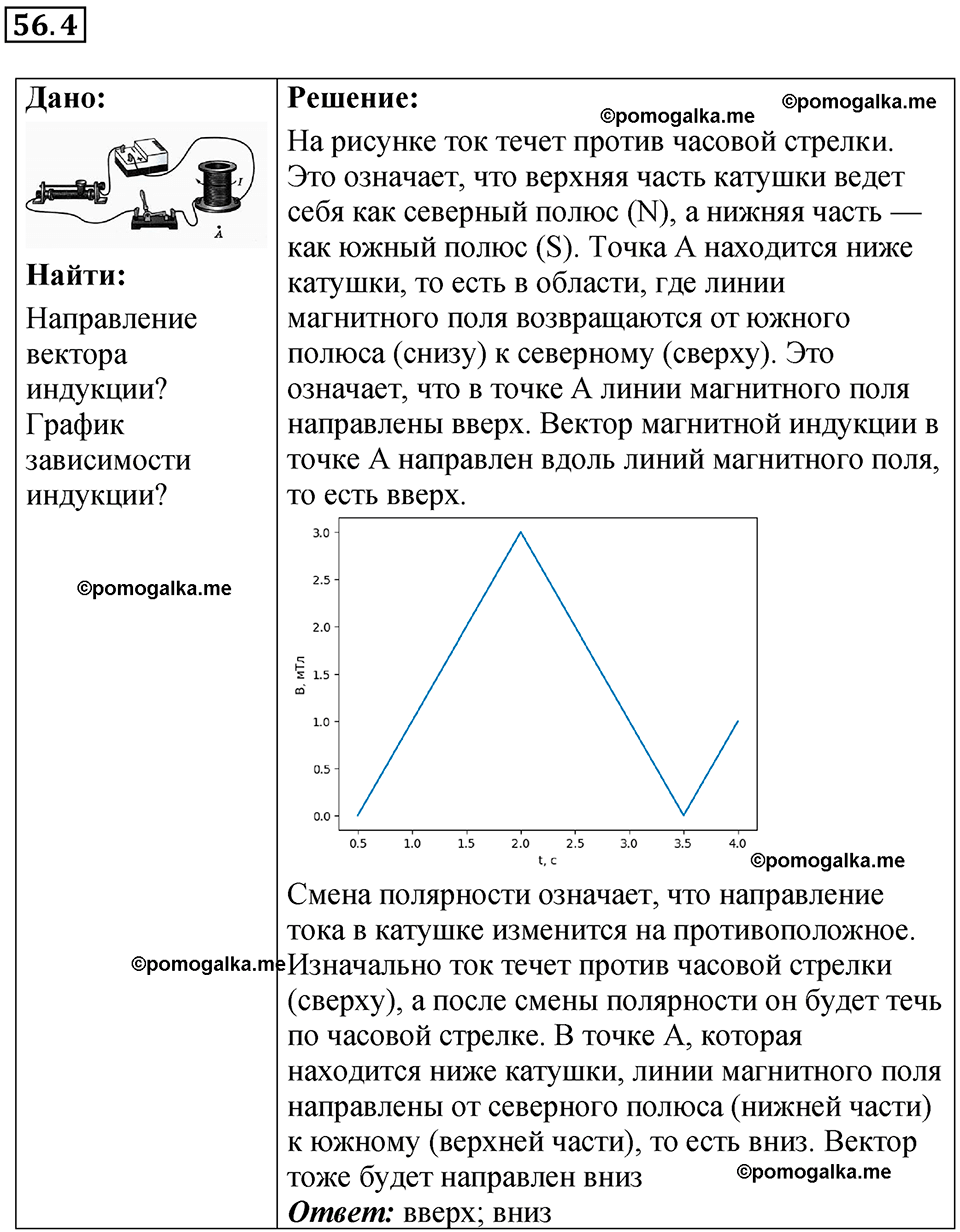

Краткое условие: На рисунке изображена установка для изучения магнитного поля катушки с током в точке \( A \) (около торца катушки) с помощью датчика магнитного поля. Во время эксперимента с помощью ползунка реостата изменяют силу тока в электрической цепи. Направление тока в катушке показано на рисунке. В таблице приведены результаты измерения в точке \( A \) модуля вектора магнитной индукции \( B \) с течением времени \( \tau \). Выполните задания. a) Определите направление вектора магнитной индукции \( \vec{B} \) в точке \( A \). б) Используя данные таблицы, постройте график зависимости \( B(\tau) \), самостоятельно выбрав масштабную единицу для модуля магнитной индукции \( B \) на оси ординат. в) Определите направление вектора магнитной индукции \( \vec{B} \) в точке \( A \), если поменять полярность подключения источника тока.
