Номер 55.1, ГДЗ по физике за 8 класс к рабочей тетради Ханнановой из учебника Перышкина

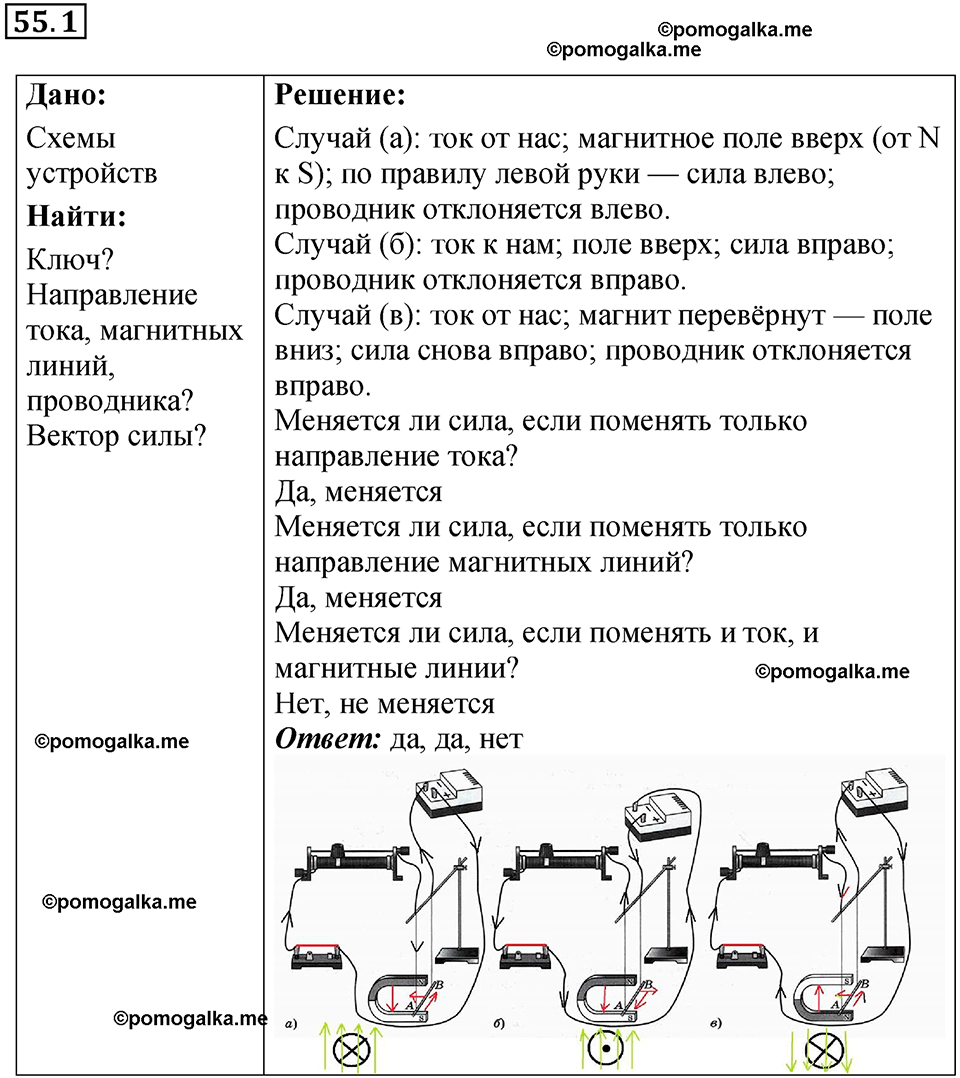

Краткое условие: На рисунках показаны схемы устройств для проведения экспериментов, демонстрирующих действие магнитного поля на проводник с током. Попробуем обнаружить закономерности в этом явлении. а) На каждом рисунке изобразите: 1) ключ в замкнутом положении; 2) направление тока вдоль всей цепи и на участке \( A B \); 3) направление магнитных линий магнитного поля между полюсами подковообразного магнита; 4) направление, в котором проводник \( A B \) отклонится от начального положения при замыкании ключа. б) В центре каждого рисунка под реостатом схематично изобразите: 1) поперечное сечение проводника \( A B \) (вид спереди) с указанием направления тока в нём; 2) линии магнитного поля вокруг проводника \( A B \); 3) вектор силы, действующей на проводник \( A B \) со стороны магнитного поля.в) Сравнивая свои ответы для трёх разных случаев, установите общую закономерность. Меняется ли направление действия магнитного поля на проводник с током, если изменить: только направление тока в проводнике \( A B \) (см. рис. \( a \) и б); \( \_\_\_\_ \) только направление магнитных линий (см. рис. \( a \) и в); \( \_\_\_\_ \) и направление тока, и направление магнитных линий (см. рис. б и в)?
