Номер 47.4, ГДЗ по физике за 8 класс к рабочей тетради Ханнановой из учебника Перышкина

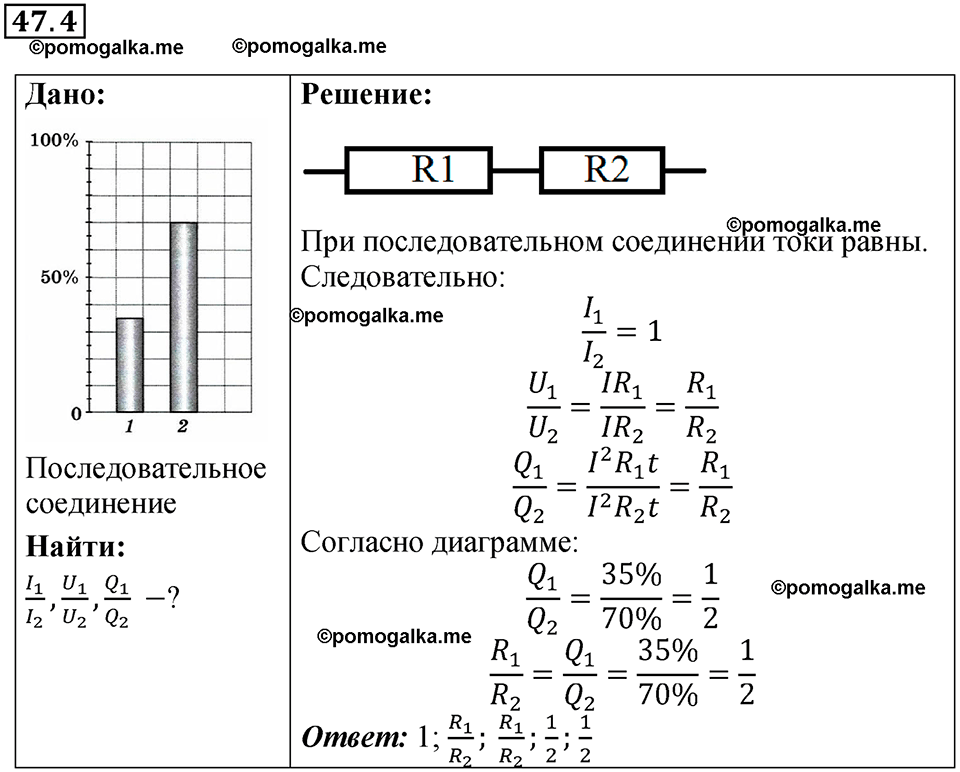

Краткое условие: Два проводника, сопротивления которых \( R_{1} \) и \( R_{2} \), включены в электрическую цепь последовательно. a) Начертите схему этого участка цепи. б) Найдите соотношение следующих величин: силы тока \( I_{1} \), идущего через первый проводник, и силы тока \( I_{2} \), идущего через второй проводник; напряжения \( U_{1} \) на концах первого проводника и напряжения \( U_{2} \) на концах второго проводника; количества теплоты \( Q_{1} \), выделяемого первым проводником за 1 c , и количества теплоты \( Q_{2} \), выделяемого вторым проводником за 1 с. в) На диаграмме показано распределение количества теплоты, выделяемого первым и вторым проводниками за 1 с. Сопоставьте высоты столбцов на диаграмме и определите, как соотносятся между собой: значения \( \boldsymbol{Q}_{1} \) и \( \boldsymbol{Q}_{2} \); сопротивления двух проводников \( R_{1} \) и \( R_{2} \).
