Номер 40.2, ГДЗ по физике за 8 класс к рабочей тетради Ханнановой из учебника Перышкина

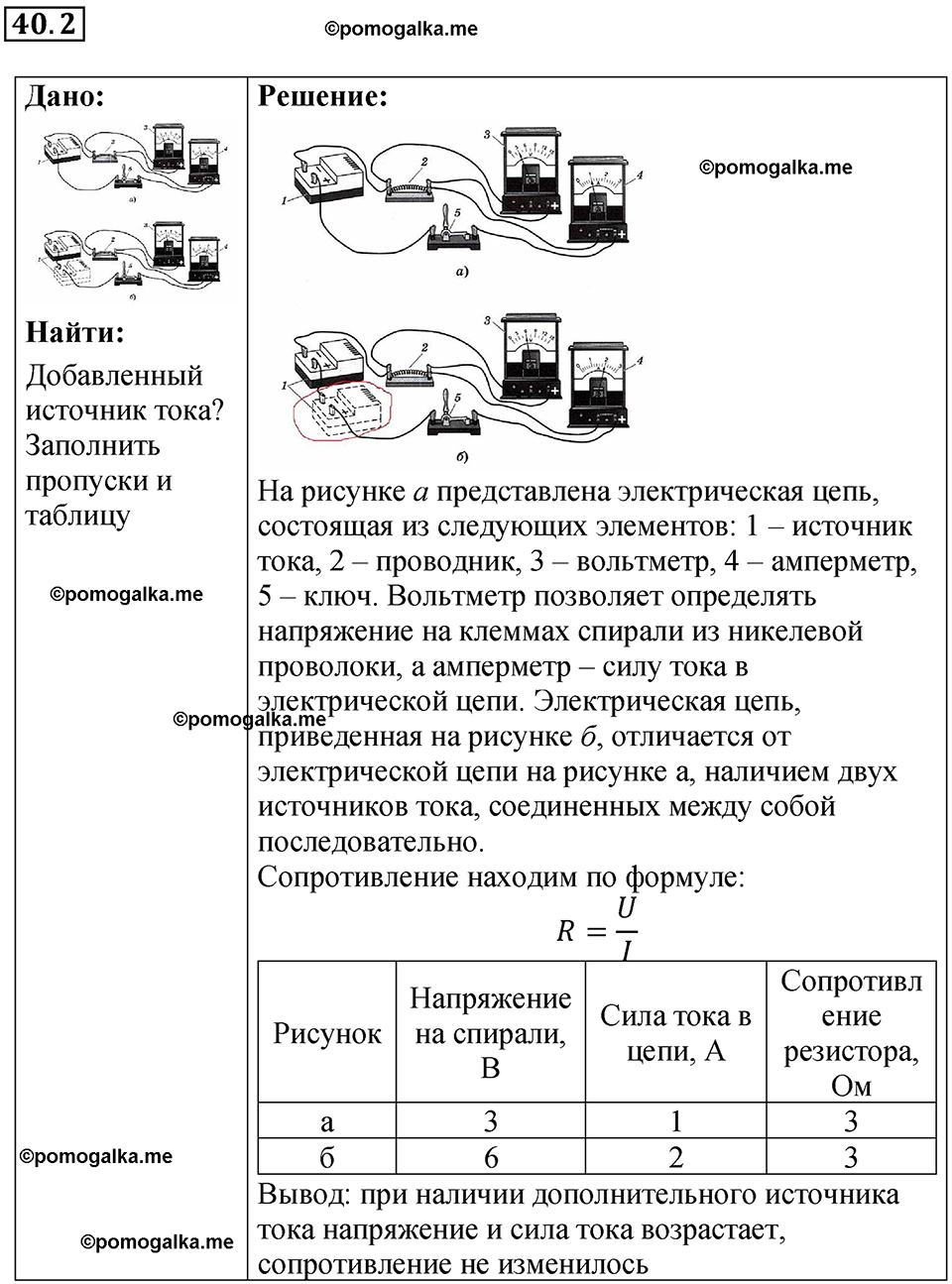

Краткое условие: На рисунках \( a \) и б приведены электрические цепи, имеющие разное число источников тока. a) На рисунке б обведите ручкой добавленный источник тока. б) Вставьте в текст пропущенные слова. На рисунке \( a \) представлена электрическая цепь, состоящая из следующих элементов: 1 - \( \_\_\_\_ \) , 2 — \( \_\_\_\_ \) , 3 — \( \_\_\_\_ \) , 4 — \( \_\_\_\_ \) , 5 — \( \_\_\_\_ \) . Вольтметр позволяетопределять \( \_\_\_\_ \) на клеммах спирали из никелиновой проволоки, а амперметр - \( \_\_\_\_ \) в электрической цепи. Электрическая цепь, приведённая на рисунке \( б \), отличается от электрической цепи, представленной на рисунке \( a \), \( \_\_\_\_ \) источников тока, соединённых между собой последовательно. в) Заполните таблицу и, сопоставив показания двух цепей, сделайте вывод.
