Номер 40.10, ГДЗ по физике за 8 класс к рабочей тетради Ханнановой из учебника Перышкина

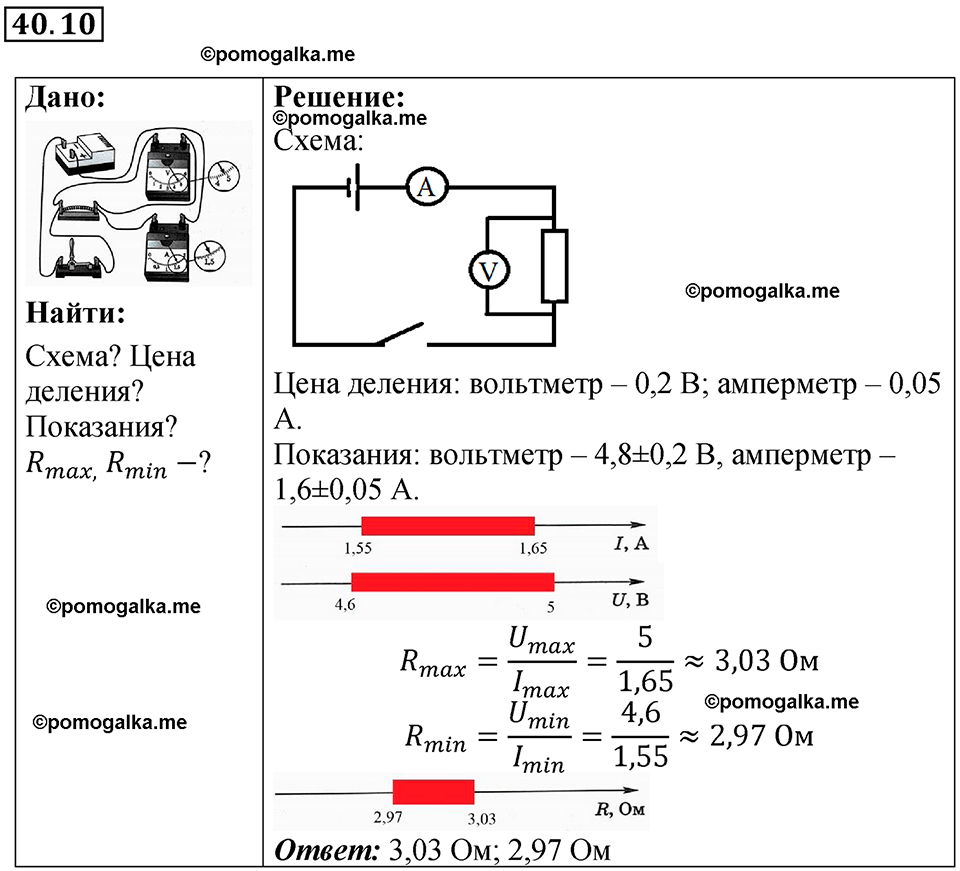

Краткое условие: На рисунке приведена электрическая цепь с включённой в неё проводящей спиралью. a) Начертите схему электрической цепи, изображённой на рисунке.б) Запишите цену деления шкалы вольтметра; \( \_\_\_\_ \) амперметра. \( \_\_\_\_ \) в) Запишите показания вольтметра и амперметра с учётом абсолютной погрешности измерений, считая её равной цене деления шкалы прибора. г) На оси выделите цветом интервал, в котором находится истинное значение измеряемой силы тока, указав числовые значения \( I_{\min } \) и \( I_{\max } \). д) На оси выделите цветом интервал, в котором находится истинное значение измеряемого напряжения, указав числовые значения \( U_{\min } \) и \( U_{\max } \). е) Вычислите максимально возможное значение \( R_{\max } \) сопротивления спирали. ж) Вычислите минимально возможное значение \( R_{\min } \) сопротивления. з) На оси выделите цветом интервал, в котором находится истинное значение сопротивления спирали, указав числовые значения \( R_{\min } \) и \( R_{\max } \).
